Statična konusna penetracija (CPTU)
Za preiskave uporabljamo stroj za vtiskanje (penetrometer) TG 63-150 proizvajalca PAGANI, opremljenega z merilno konico površine 10cm2.
Instrumentirana merilna konica omogoča:
-
merjenje odpora pod konico qc do 50 MPa oz. do 100MPa
-
merjenje trenja po plašču fs do 1.6 MPa
-
merjenje pornih tlakov (nastavek nameščen za konusno konico) u2 do 2.5 MPa
-
merjenje odklona sonde do 20°
Merilna konica se preko drogovja vtiska v zemljino s hitrostjo 2±0,2 cm/s. Merjene parametre s sonde ter impulznega oddajnika za globino preko elektronske enote spremljamo na posebnem računalniku, kjer se v globinskih intervalih po 1.0 cm vrši shranjevanje podatkov za obdelavo. Obdelavo izmerjenih vrednosti izvajamo s programsko opremo CPeT-IT.
Preiskave opravljamo skladno s standardom ASTM D5778-20.
Dinamična penetracija (DPSH)
Pri dinamičnem sondiranju DPSH (Super Heavy) utež z maso 63,5 kg spuščamo z višine 0,75m, pri tem pa beležimo število udarcev potrebnih za 20 cm penetracije (število N20). Uporabljamo 90° konico premera 51 mm.

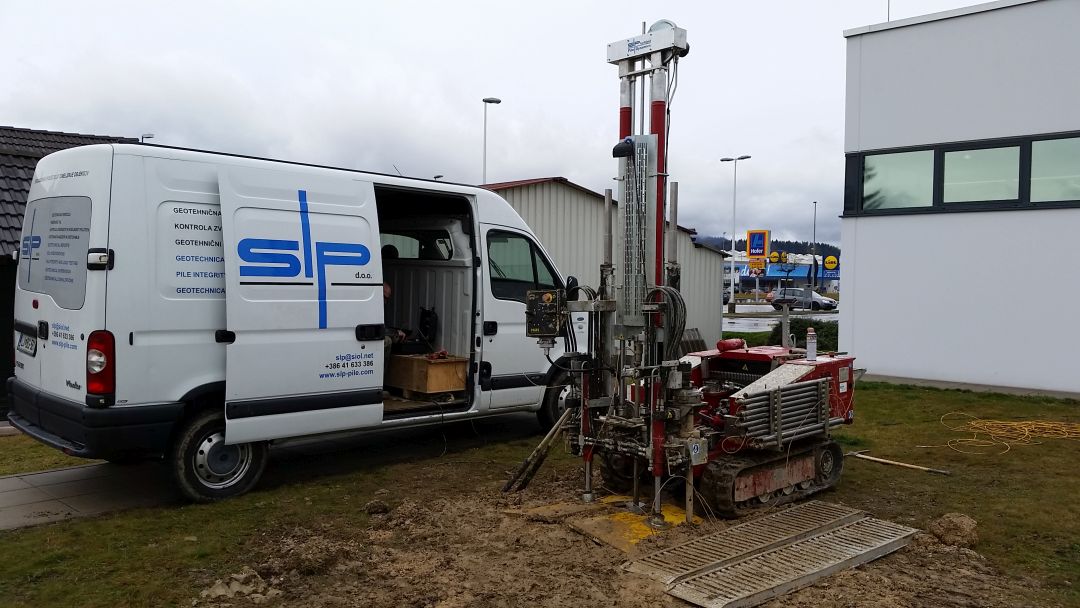

Sondiranje poteka s pomočjo dinamičnega penetrometra oz. zabijalne naprave TG 63-150 proizvajalca Pagani. Koeficient efektivnosti zabijalne naprave Er je 93%, oz. energijski faktor za SPT izvrednotenje Ce = Er /60=1.555.
Preiskave opravljamo skladno s standardom ASTM D1586/D1586M-18.
Preiskave tal s seizmičnim ploščatim dilatometrom (SDMT)
Meritve s seizmičnim ploščatim dilatometrom (SDMT) potekajo kontinuirano z globino vsakih 20 cm. Vtiskanje se lahko izvaja s CPT opremo ali vrtalno garnituro. Preiskavo lahko izvajamo v glinastih do peščenih tleh in v mehkih kamninah. S sondo je možno prodreti tudi skozi kompaktnejše sloje prodov in mehkih kamnin. Preiskave opravljamo skladno s standardom SIST EN 1997-2:2007 in ASTM D6635-15.
